Задняя подвеска снятие/установка Mercedes S-Class W220

Рычаги подвески заднего колеса и управляемый пневматический амортизатор

1 — балка подвески
2 — кулак
3 — сайлент-блок
4 — ступица колеса
5 — нижний рычаг подвески
6 — сайлент-блок
7 — верхняя тяга
8 — тяга
9 — тяга регулировки схождения
10 — распорка
11 — амортизационная стойка подвески
12 — пружина
13 — тарелка пружины
14 — штанга стабилизатора
15 — втулки
16 — тяга стабилизатора
17 — подшипник ступицы колеса

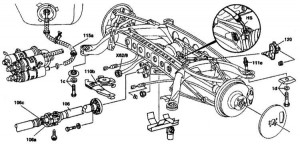

 Задняя подвеска автомобиля

1с, 1d — болт с прокладкой
106 — карданный вал
106а — подшипник карданного вала
106с — гайка
110b — автоматический регулятор стояночного тормоза
111е — тормозная трубка
115а — топливопровод от топливного бака к топливному насосу
120 — кронштейн контроллера уровня  кузова на задней подвеске
HS — гидропровод
Х62/8 — разъем проводки

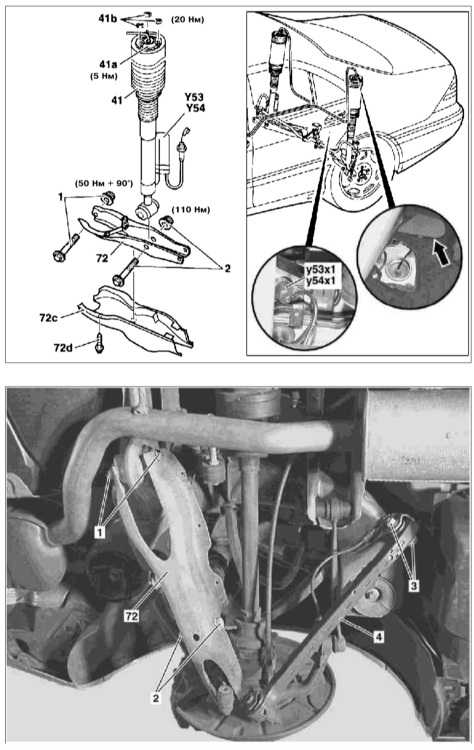

Снятие стойки задней подвески:

1 — болтовое соединение
2 — болтовое соединение
4 — тяга
41 — стойка задней подвески
41a — разъем линии давления
41b — гайки (3 шт.)
72 — пружинная связка
72c — крышка пружинной связки
72d — болты (4 шт.)
Y53 — блок демпфирующего клапана левой задней полуоси
Y53x1 — разъем блока демпфирующего клапана
Y54 — блок демпфирующего клапана правой задней полуоси
Y54x1 — разъем блока демпфирующего клапана
