Снятие и установка блока клапанов системы регулирования дорожного просвета Touareg NF с 2010

Снятие

•  Сбросить давление в ресивере спомощью тестера VAS 5051B.
•  Включить режим для установки автомобиля на подъёмник иподнять автомобиль.
•  Очистить области вокруг клапанов поддержания давления на переднихпневматических стойках.
• Открутить трубопроводы от клапанов поддержания давления -1- на передних пневматических стойках.

• Очистить области вокруг клапанов поддержания давления на задних пневматических стойках.

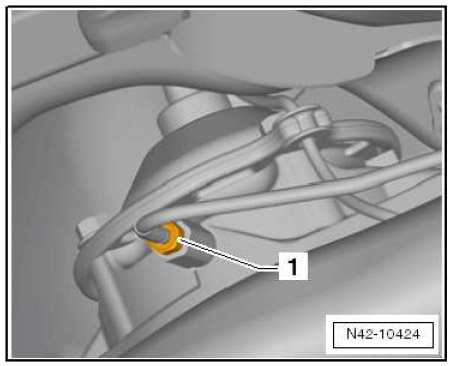

• Открутить трубопроводы от клапанов поддержания давления -1- на задних пневматических стойках.

• Снять правую облицовку днища.
• Отсоединить разъём -1- от блока клапанов системы регулирования дорожного просвета -NX7-.

• Отвинтить трубопроводы -1- — -6- от блока клапанов системы регулирования дорожного просвета -NX7-.

• Выкрутить винты -стрелки-, опустить компрессор с блоком клапанов системы регулирования дорожного просвета — NX7- -1- приблизительно на 10 см и закрепить их.

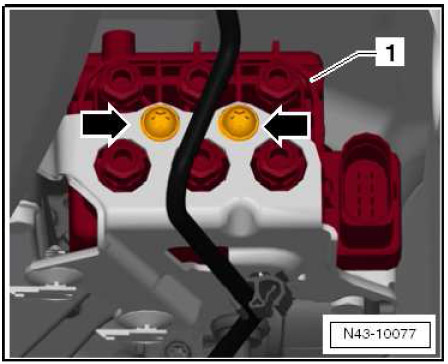

• Выкрутить винты -стрелки- и снять блок клапанов системы регулирования дорожного просвета -NX7-.

Установка

Установка осуществляется в обратной последовательности. При этом необходимо принимать во внимание следующее:

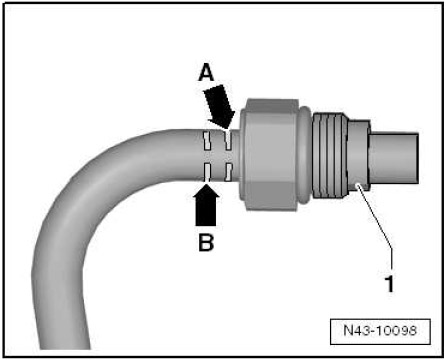

Перед установкой трубопровода проверить его положение в штуцере: должна быть видна только вторая метка -стрелка-. Расстояние -a- от конца трубопровода до зажимного кольца -1- должно быть в диапазоне 4 — 6 мм.

Расположение штуцеров/трубопроводов на блоке клапанов системы регулирования дорожного просвета -NX7-:

1 — чёрный, трубопровод сброса давления
2 — синий, внутренний трубопровод между блоком клапанов системы регулирования дорожного просвета -NX7- и компрессором
3 — жёлтый, трубопровод к задней правой пневматической стойке
4 — зелёный, трубопровод к передней правой пневматической стойке
5 — фиолетовый, трубопровод к передней левой пневматической стойке
6 — красный, трубопровод к задней левой пневматической стойке
7 — чёрный, трубопровод от компрессора к ресиверу

Наполнить ресивер с помощью тестера VAS 5051B.

Момент затяжки

• Трубопроводы к блоку клапанов системы регулирования дорожного просвета -NX7- 4 Нм
• Трубопровод к клапану поддержания давления — 4 Нм
• Блок клапанов системы регулирования дорожного просвета -NX7- 7 Нм
• Кронштейн к кузову — 20 Нм
